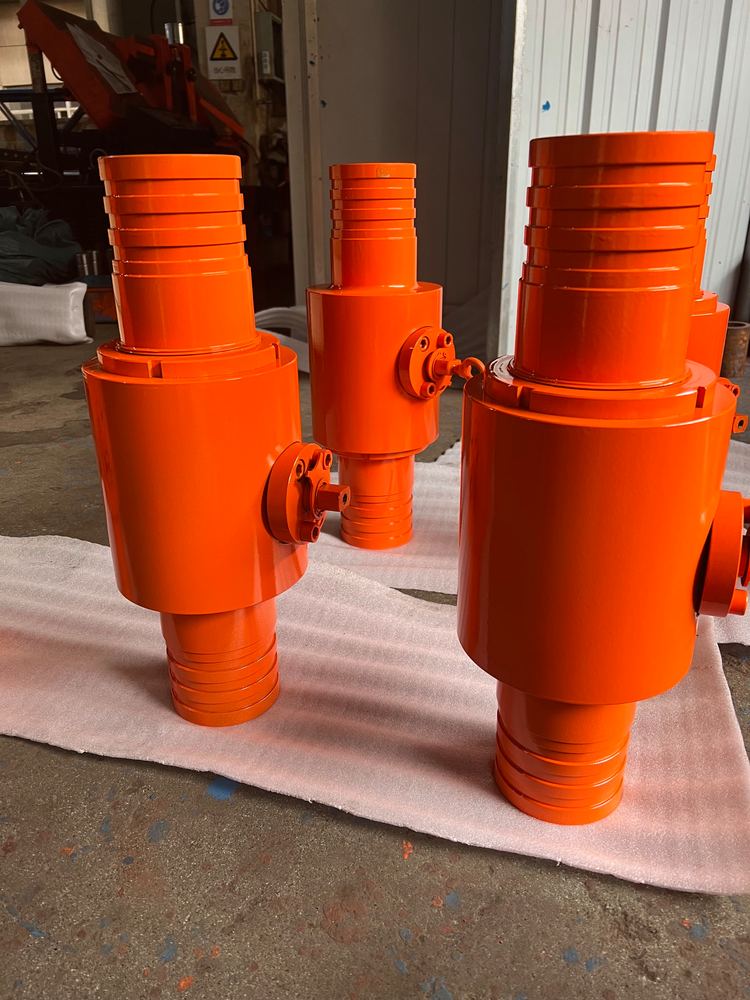

沧海特高压沟槽球阀Q91N-160-DN50

工作原理

高压沟槽球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。

高压球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和等一般工作介质，而且还适用于工作条件恶劣的介质，如氧、过氧化氢、和乙烯等，在各行业得到的应用。球阀阀体可以是整体的，也可以是组合式的。


高压沟槽球阀优点

1.流体阻力小，全通径的球阀基本没有流阻。

2.结构简单、体积小、重量轻。

3.紧密可靠。它有两个密封面，而且球阀的密封面材料使用各种塑料，密封性好，能实现完全密封。在真空系统中也已使用。

4.操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5.维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7.适用，通径从小到几毫米，大到几米，从高真空压力都可应用。

8.由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中 。


高压球阀优点

操作和使用

1)操作前须确认管路和阀已被冲洗过。

2)阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(90°)时，阀关断。反向旋转1/4圈(90°)时，阀开启。

3)当执行机构方向指示箭头与管线平行时，阀门为开启状态;指示箭头与管线垂直时，阀门为关闭状态。


注意

●球阀在关闭状态下，阀体内部依旧存在受压流体。

●维修前，解除管线压力并使阀门处于打开位置。

●维修前，断开电源或源。

●维修前，将执行机构与支架脱离。

●必须先查明球阀上、下游管道确已卸除压力后，才能进行拆卸分解操作。

●分解及再装配时必须小心防止损伤零件的密封面，特别是非金属零件，取出O 型圈时宜使用工具。

●装配时法兰上的螺栓必须对称、逐步、均匀地拧紧。

●清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃)等均相容。工作介质为燃时，可用汽油(GB484-89)清洗金属零件。非金属零件用纯净水或酒精清洗。

●分解下来的单个零件可以用浸洗方式清洗。尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布(为避免纤维脱落粘附在零件上)擦洗。清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等。

●非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡。

●清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布擦)进行装配，但不得长时间搁置，否则会生锈、被灰尘污染。

●新零件在装配前也需清洗干净。

●使用润滑脂润滑。润滑脂应与球阀金属材料、橡胶件、塑料件及工作介质均相容。工作介质为燃时，可用例如特221 润滑脂。在密封件安装槽的表面上涂一薄层润滑脂，在橡胶密封件上涂一薄层润滑脂，阀杆的密封面及摩擦面上涂一薄层润滑脂。

●装配时应不允许有金属碎屑、纤维、油脂(规定使用的除外)灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔 。


购买本公司高压沟槽球阀请按以下指示进行安装：（详情或见产品说明书）

（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

（2）、沟槽球阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。

（3）、带有旁通阀的球阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。

（4）、带传动机构的球阀，按产品使用说明书的规定安装。

（5）、如果阀门经常开关使用 , 每月至少润滑一次。

订货须知：

尊敬的用户您好：如果在您确定要使用高压沟槽球阀GQ91N之前，请一定要与我们的销售人员核对好以下几点的产品参数。

一、1.产品名称与型号，2.阀门的口径，3.阀门使用的管道压力，4.阀门的主体材质，5,工况的使用温度，是否带附件以便我们 为您正确选型。

二、若已经由设计单位选定高压沟槽球阀GQ91N型号，请按相关型号直接向我们销售部订购。

三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的沧海阀门技术人员免费为您审核把关。
